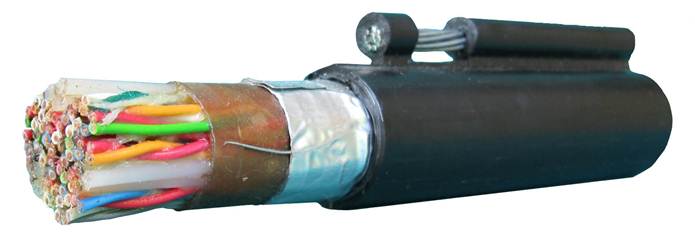

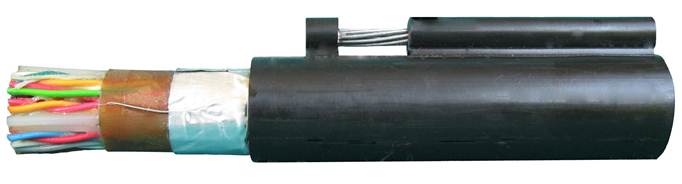

TELEKOMUNIKACIONI DSL SAMONOSIVI KABLOVI ZA SPOLJNU MONTAŽU
TK DSL(30) 59
........ UM
|
|
standardi
|
IEC 62255; IEC 60708
|
|
KONSTRUKCIJA
|
|
provodnik
|
meko ožarena
bakarna žica
|
|
izolacija
|
penasti
polietilen sa skinom (foam-skin)
|
|
element použavanja
|
Parica
|
|
jezgro kabla
|
grupno i
ispunjeno masom za punjenje
|
|
pojasna izolacija
|
papirne ili
termoplastične trake
|
|
ekran
|
aluminijumska
traka presvučena sa jedne strane kopolimer etilenom, postavljena uzdužno, ispod
koje se nalazi bakarna žica za kontinuitet
|
|
noseće uže
|
čelične
pocinkovane žice
|
|
spoljašnji omotač
|
noseće uže i
kabl obuhvaćeni su omotačem od punog polietilena u obliku
"osmice"
|
|
PRIMENA
|
|
U širokopojasnim pristupnim
mesnim mrežama za prenos digitalnih signala u opsegu do 30 MHz.
U mrežnoj grupi za spojne
vodove, postavljaju se po stubovima i nosačima.
Dozvoljena temperatura
upotrebe:
- pri polaganju: od -5 °C do +50 °C
- pre i posle polaganja: od -30 °C do +50 °C
|
|
KONSTRUKCIJA
|
spoljašnji prečnik / visina kabla
približno
|
proizvodna dužina
|
kalem
prečnik/širina
|
težina kabla
približno
|
|
(mm)
|
(m)
|
(m)
|
(kg/km)
|
|
2 x 2 x 0,6
UM
|
11,0 / 18,0
|
1000
|
1,0/0,7
|
125
|
|
6 x 2 x 0,6
UM
|
13,5 / 20,5
|
1000
|
1,2/0,8
|
205
|
|
10 x 2 x 0,6
UM
|
18,0 / 24,0
|
1000
|
1,2/0,8
|
275
|
|
20 x 2 x 0,6
UM
|
21,5 / 29,5
|
1000
|
1,2/0,8
|
460
|
|
30 x 2 x 0,6
UM
|
25,5 / 32,5
|
1000
|
1,6/1,0
|
625
|
|
.
|
|
|
|
|
|
2 x 2 x 0,4
UM
|
8,2 / 14,6
|
1000
|
0,9/0,6
|
108
|
|
6 x 2 x 0,4
UM
|
9,2 / 16,5
|
1000
|
1,0/0,7
|
165
|
|
10 x 2 x 0,4
UM
|
10,8 / 18,1
|
1000
|
1,0/0,7
|
195
|
|
20 x 2 x 0,4
UM
|
14,0 / 21,7
|
1000
|
1,2/0,8
|
268
|
|
30 x 2 x 0,4
UM
|
15,4 / 24,2
|
1000
|
1,2/0,8
|
338
|
|
|
|
|
|
|
|
|
