Spojnice i glave za spoljnu montažu za kablove sa izolacijom od umreženog polietilena napona 110kV

Kablovski pribor

SPOJNICE KSxrt 69 - 150 kV

Izolacija ovih spojnica se formira motanjem izolacionih samospajajućih traka na bazi EPR gume. Radi poboljšanja dielektričnih svojstava međuprostora između izolacije kabla i izolacije od EPR traka primenjuje se ulje visoke gustine sa odličnim dielektričnim svojstvima. Da bi se jako električno polje smanjilo na dozvoljene vrednosti koriste se rezistivne maramice sa nelinearnom volt-amperskom karakteristikom.

Ako se zahteva izolaciona spojnica sa prekidom ekrana radi transpozicije kablovskih linija, uz spojnicu se isporučuje i kutija za transpoziciju.

Provodnici se spajaju varenjem u sferi argona. Moguća je konstrukcija i sa olovnom cevi, ako kabl ima olovni plašt.

Tip spojnice KSxrt 69 KSxrt 110 Ksxrt 132 KSxrt 150
Naponski nivo (kV) 69 110 132 150
Dužina spojnice (mm) 710 910 1050 1150
Debljina izolacije t (mm) 16 24 26 30

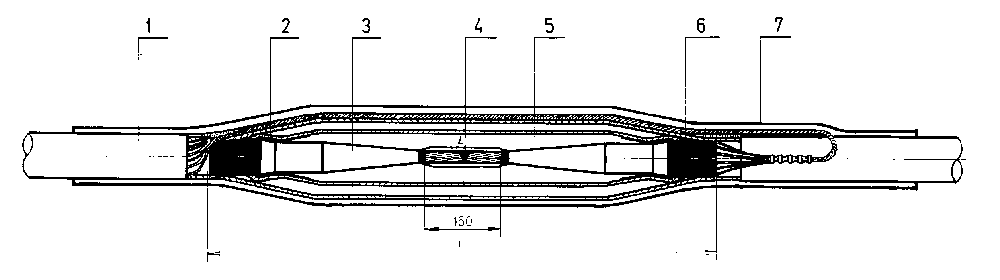

konstrukcija

1. Plašt kabla
2. Rezistivna maramica za oblikovanje električnog polja
3. Kablovska izolacija
4. Zavareni provodnici
5. Izolacione trake
6. Ekran izolacije
7. Spoljna termoskupljajuća cev

GLAVE ZA SPOLJNU MONTAŽU KGxpd 69 - 150 kV

Tip glave KGxpd 69 KGxpd 110 KGxpd 132 KSxrt 150
Naponski nivo (kV) 69 110 132 150
Visina H (mm) 1600 2100 2400 2600
Ukupna puzna staza L (mm) 1800 2800 3400 3900

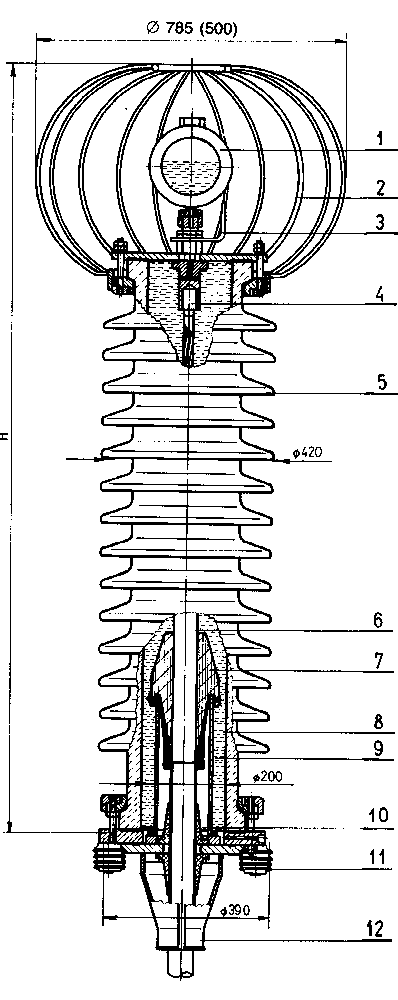

konstrukcija
