PVC insulated power cables

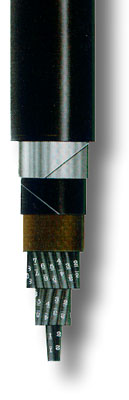

Steel tape armoured PVC insulated and PVC sheathed signal and control cable

Nominal voltage: 0.6/1 kV
Test voltage: 3.5 kV

Type: PP 41 and PP 41-A
Standard: JUS N.C5.220

Construction:

Conductor: Soft annealed copper wire.
Insulation: A seamless layer of PVC compound.
Cable Core: Stranded cores. Over the stranded cores, a layer of unvulcanized rubber or a layer of thermoplastic tapes.

Armouring: A layer of two steel tapes
Sheath: Black extruded PVC tube.

Application: For connecting signalling and control units in industry, thermo-power stations, etc. in the locations where mechanical stresses might be expected. The cable is laid directly in the ground, in cable trenches and outdoors.

Number of cores and nominal
area of
conductors		 Thickness of insulation Thickness of steel tapes Thickness of sheath Overall diameter Cable weight
PP 41		 Standard length Drum Net weight
of copper
mm2 mm mm mm mm kg/km m No Kg/km

5 X 1,5 0,8 2 X 0,5 1,8 16,5 530 1000 12 67,8
7 X 1,5 0,8 2 X 0,5 1,8 17,5 605 1000 12 94,8
8 X 1,5 0,8 2 X 0,5 1,8 18,5 660 1000 12 108

10 X 1,5 0,8 2 X 0,5 2,0 21 ,0 815 1000 14 136
12 X 1,5 0,8 2 X 0,5 2,0 22,0 865 1000 14 162
14 X 1,5 0,8 2 X 0,5 2,0 23,0 940 1000 14 190

16 X 1,5 0,8 2 X 0,5 2,0 24,0 1010 1000 16 217
19 X 1,5 0,8 2 X 0,5 2,0 25,5 1180 1000 16 258
21 X 1,5 0,8 2 X 0,5 2,0 26,5 1255 1000 16 285

24 X 1,5 0,8 2 X 0,5 2,0 28,0 1430 500 14 326
30 X 1,5 0,8 2 X 0,5 2,0 30,0 1590 500 14 407
40 X 1,5 0,8 2 X 0,5 2,2 33,0 1940 500 14 543

52 X 1,5 0,8 2 X 0,5 2,2 37,0 2385 500 16 707
61 X 1,5 0,8 2 X 0,8 2,2 40,0 3090 500 16 830

5 X 2,5 0,9 2 X 0,5 1,8 18,0 655 1000 12 113
7 X 2,5 0,9 2 X 0,5 2,0 20,0 780 1000 14 158
8 X 2,5 0,9 2 X 0,5 2,0 21 ,0 855 1000 14 180

10 X 2,5 0,9 2 X 0,5 2,0 23,5 1045 1000 14 225
12 X 2,5 0,9 2 X 0,5 2,0 25,0 1185 1000 16 270
14 X 2,5 0,9 2 X 0,5 2,0 26,0 1285 1000 16 315

16 X 2,5 0,9 2 X 0,5 2,0 27,0 1390 1000 16 360
19 X 2,5 0,9 2 X 0,5 2,0 28,0 1530 1000 16 428
21 X 2,5 0,9 2 X 0,5 2,0 29,0 1700 1000 16 473

24 X 2,5 0,9 2 X 0,5 2,2 32,0 1920 500 14 540
30 X 2,5 0,9 2 X 0,5 2,2 34,0 2160 500 16 675
40X2,5 0,9 2X0,8 2,2 39,0 3090 500 16 900

52 X 2,5 0,9 2 X 0,8 2,4 44,0 3720 500 18 1 170
61 X 2,5 0,9 2 X 0,8 2,4 46,0 4180 500 18 1374

5 X 4 1,0 2 X 0,5 2,0 20,5 840 1000 14 184
7 X 4 1,0 2 X 0,5 2,0 22,0 990 1000 14 255
8 X 4 1,0 2 X 0,5 2,0 23,5 1090 1000 14 291

10 X 4 1,0 2 X 0,5 2,0 27,0 1410 500 14 364
12 X 4 1,0 2 X 0,5 2,0 28,0 1530 500 14 437
14 X 4 1 ,0 2 X 0,5 2,0 29,0 1670 500 14 510

16 X 4 1,0 2 X 0,5 2,2 31,0 1850 500 14 582
19 X 4 1,0 2 X 0,5 2,2 33,0 2070 500 14 691

5 X 6 1,0 2 X 0,5 2,0 22,0 1000 1000 14 274
7 X 6 1,0 2 X 0,5 2,0 23,5 1200 1000 14 383
8 X 6 1,0 2 X 0,5 2,0 26,0 1400 1000 16 437

10 X 6 1,0 2 X 0,5 2,0 29,0 1725 500 14 547
12 X 6 1,0 2 X 0,5 2,2 30,5 1910 500 14 656
14 X 6 1,0 2 X 0,5 2,2 32,0 2095 500 14 766

16 X 6 1,0 2 X 0,5 2,2 33,5 2290 500 16 875
19 X 6 1,0 2 X 0,5 2,2 35,0 2570 500 16 1039
