OPTIČKE ŽILE SA 24 VLAKNA

Legenda

1.1

Optičko vlakno 168 x SM G652D

1.2

Optičko vlakno 24 x SM G655

2

Sekundarna zaštita cevi

3

Masa za punjenje žile - tiksotropna

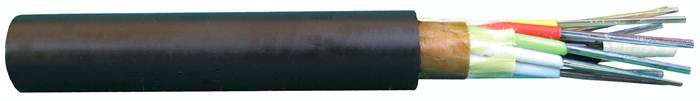

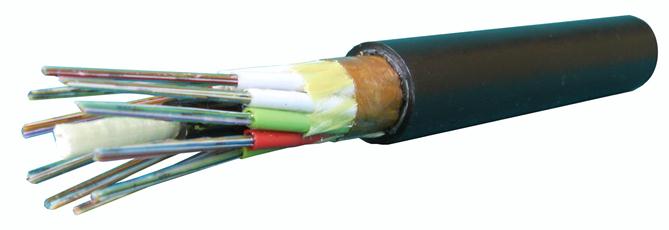

OPTIČKI KABLOVI SA 24 VLAKNA U OPTIČKOJ ŽILI
































dkmax. » 17,5 mm

Gk » 226 kg/km

TO SM 03 (10x24)xIIx0.4x3.5 CMAN G652D

Legenda

4

Optička žila

5

Rasteretni (noseći) elementi

5.1

Centralni rasteretni element (izolovan) – nemetalni (FRP)

5.2

Periferni rasteretni element (aramidno predivo - Twaron)

6

Jezgro kabla ispunjeno vodonepropusnom masom

7

Pojasna izolacija (2 × papirna traka)

8

PET plašt (debljina 2,0 mm)
































dkmax. » 19,6 mm

Gk » 286 kg/km

TO SM 03 (12x24)xIIx0.4x3.5 CMAN G652D
