IPAP 14

Kablovi sa izolacijom od impregnisanog papira

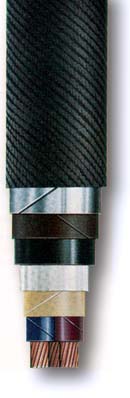

ENERGETSKI KABL IZOLOVAN IMPREGNISANIM PAPIROM SA ALUMINIJUMSKIM PLAŠTOM, UNUTRAŠNJIM PVC PLAŠTOM, ARMIRAN ČELIČNIM TRAKAMA I ZAŠTIĆEN OD KOROZIJE

Nazivni napon 10 kV. Ispitni napon 18 kV
Tip: IPAP 14 i IPAP 14-A, NPAP 13 i NPAP 13-A
JUS N.C5.020

Opis konstrukcije:
Provodnik: Žica ili uže od bakra ili aluminijuma.
Žila: Provodnik izolovan papirnim trakama.
Jezgro kabla: Žile použene i omotane slojem papirnih traka i sve impregnisano normalnim ili polučvrstim kompaundom.
Plašt: Bešavna cev od aluminijuma.
Unutrašnja zaštita: Bitumenski premaz i plašt od PVC mase.
Mehanicka zaštita: Dve čelične trake.
Spoljna zaštita: Sloj impregnisane jute sa međuslojevima od bitumenske mase.

Primena: U gradskim i industrijskim mrežama za direktno polaganje u zemlju, na mestima gde se očekuje veći uticaj korozije, mehaničkih oštećenja i vibracije (mostovi i sl.). Kabl tipa NPAP 13 primenjuje se za koso ili vertikalno polaganje.

TROŽILNI KABL - Bakarni provodnik
Broj žila i presek provodnika	Debljina izolacije		Debljina alumin. plašta	Prečnik preko alumin. plašta	Debljina čelične trake	Spoljni prečnik	Težina kabla	Standardna dužina pakovanja	Doboš	Težina metala
Broj žila i presek provodnika	P/P	P/0	Debljina alumin. plašta	Prečnik preko alumin. plašta	Debljina čelične trake	Spoljni prečnik	Težina kabla	Standardna dužina pakovanja	Doboš	Bakra	Alumin.
mm²	mm	mm	mm	mm	mm	mm	kg/km	m	N°	kg/km	kg/km
3 X 10	6,4	3,7	1,1	24,5	0,5	33,5	1900	1000	20	270	220
3 X 16	6,4	3,7	1,1	26,5	0,5	35,5	2200	1000	20	430	240
3 X 25	6,4	3,7	1,3	31,0	0,5	40,0	2920	1000	22	694	330
3 X 35	6,4	3,7	1,3	34,0	0,5	43,0	3430	1000	24	960	360
S 3 X 50	6,4	3,7	1,3	32,5	0,5	41,5	3630	1000	22	1300	340
S 3 X 70	6,4	3,7	1,3	35,0	0,5	44,0	4400	1000	24	1878	370
S 3 X 95	6,4	3,7	1,4	38,0	0,5	47,0	5400	1000	24	2606	445
S 3 X 120	6,4	3,7	1,4	41,0	0,8	52,0	6950	1000	26	3291	470
S 3 X 150	6,4	3,7	1,5	44,0	0,8	55,0	8100	1000	26	4042	540
S 3 X 185	6,4	3,7	1,5	47,0	0,8	58,0	9300	500	22	5069	580
S 3 X 240	6,4	3,7	1,6	51,5	0,8	62,5	11650	500	24	6663	670
TROŽILNI KABL - Aluminijumski provodnik										Alumin.	Bakra
3 X 10	6,4	3,7	1,1	24,5	0,5	33,5	1820	1000	20	84	220
3 X 16	6,4	3,7	1,1	26,5	0,5	35,5	1920	1000	20	133	240
3 X 25	6,4	3,7	1,3	31,0	0,5	40,0	2440	1000	22	210	330
3 X 35	6,4	3,7	1,3	34,0	0,5	43,0	2760	1000	24	292	360
S 3 X 50	6,4	3,7	1,3	32,5	0,5	41,5	2730	1000	22	397	340
S 3 X 70	6,4	3,7	1,3	35,0	0,5	44,0	3100	1000	24	573	370
S 3 X 95	6,4	3,7	1,4	38,0	0,5	47,0	3950	1000	24	794	445
S 3 X 120	6,4	3,7	1,4	41,0	0,8	52,0	4640	1000	26	1003	470
S 3 X 150	6,4	3,7	1,5	44,0	0,8	55,0	5280	1000	26	1230	540
S 3 X 185	6,4	3,7	1,5	47,0	0,8	58,0	5760	500	22	1542	580
S 3 X 240	6,4	3,7	1,6	51,5	0,8	62,5	7000	500	24	2027	670
