Elektropriključci i kablovska konfekcija

Vodozaptivni priključni pribor za industrijske svrhe

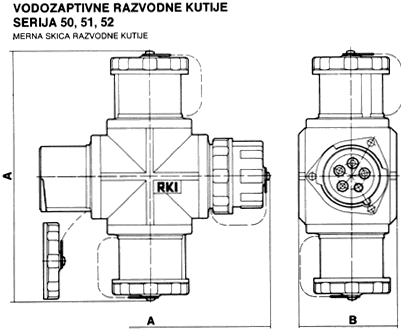

VODOZAPTIVNE RAZVODNE KUTIJE
SERIJA 50, 51 ,52

Tehnički podaci:
Nazivna struja: 16A i 32A
Nazivni napon: 380 V
Nazivna frekvencija: 50 Hz
Nivo zaštite:kocka.gif (925 bytes) kocka.gif (925 bytes)
(Zaštićen od prodiranja vode na dubini od 1,5 m)

Podaci za naručivanje:
Dovoljno je navesti tip razvodne kutije Primer: RKI-50


TIP RAZVODNE KUTIJE

TIP
PRIKLJUČNOG PRIBORA
RKI-50 RKI-51 RKI-52/51 RKI-52
MPP-50 U 1
MPP-50 N 3
TPP-51 U   1
TPP-51 N   3 3
TPP-52 U     1 1
TPP-52 N       3
A mm 234 259 265 277
B mm 93 102 102 102

Konstruktivni podaci:
Telo razvodne kutije izrađeno je od siluminskog liva pod pritiskom.
Zaštita od korozije obezbeđena je galvanskim prevlakama i bojenjem
Priključni pribor je uz pomoć dva odnosno tri vijka, pričvršćen za telo kutije i sačinjava celinu.
U kutiji su unutrašnje strane postavljena je obloga od izolacionog materijala, tako da pored radne postoji i zaštitna izolacija.




SERIJA 50
RAZVODNO OSIGURAČKA KUTIJA 16 A 250 V TIP: ROSK-1

SERIJA 51, 52
RAZVODNO OSIGURAČKA KUTIJA 16 A i 32 A 380/250 V
TIP: ROKP-E, ROKP-E/1





Tehnički podaci:
Nazivna struja: 16A, 32A
Nazivni napon: 380/250V
Nivo zaštite:kocka.gif (925 bytes) kocka.gif (925 bytes)
(Zaštićen od prodiranja vode na dubini od 1,5 m)

Podaci za naručivanje:
Dovoljno je navesti tip razvodno osiguračke kutije
Primer: - ROSK-1 ili ROKP-e

Konstruktivni podaci:
Telo kutije i poklopac izrađeni su od siluminskog liva što obezbeđuje sigurnost u radu u vrlo teškim uslovima
Zaštita od korozije obezbeđena je galvanskim prevlakama i bojenjem.
Priključni pribor je uz pomoć dva odnosno tri vijka pričvršćen za telo kutije i sačinjava celinu.
U kutiji sa unutrašnje strane postavljena je obloga od izolacionog materijala, tako da i pored radne postoji i zaštitna izolacija.

BROJ UGRAĐENIH PRIKLJUČNICA I UTIKAČA ZA NAPRAVE

TIP RAZVODNO OSIGURAČKE KUTIJE TIP PRIKLJUČNOG PRIBORA A B C
081OURACKE MPP-50 U MPP-50 N TPP-51 TPP-51 NU TPP-52 U TPP-52 N mm mm mm
KUTlJE
ROSK-1 1 4         299 276 122
ROKP-E   3 1 2     460 350 197
ROKP-E/1   3   2 1   470 350 197
